El diagrama de Walter & Lieth o climograma proporciona información sobre el ciclo estacional de la precipitación (pr) y la temperatura (tas) en una localidad. El gráfico se construye a partir de promedios mensuales que se basan en registros meteorológicos acumulados a lo largo de los años (normalmente, un mínimo de 30 años). El diagrama presenta además información sobre extremos meteorológicos.

Pruebe a mover el ratón sobre los distintos elementos para obtener más información.
Cómo leer el diagrama
El diagrama de Walter y Lieth o climograma nace con la idea de facilitar la comparación de las condiciones climáticas en distintas localidades. El gráfico presenta los promedios de precipitación, y los promedios y valores extremos de temperatura para cada mes del año. Estos valores se calculan a partir de series largas --normalmente 30 ó más años, aunque puede pueden ser menos.

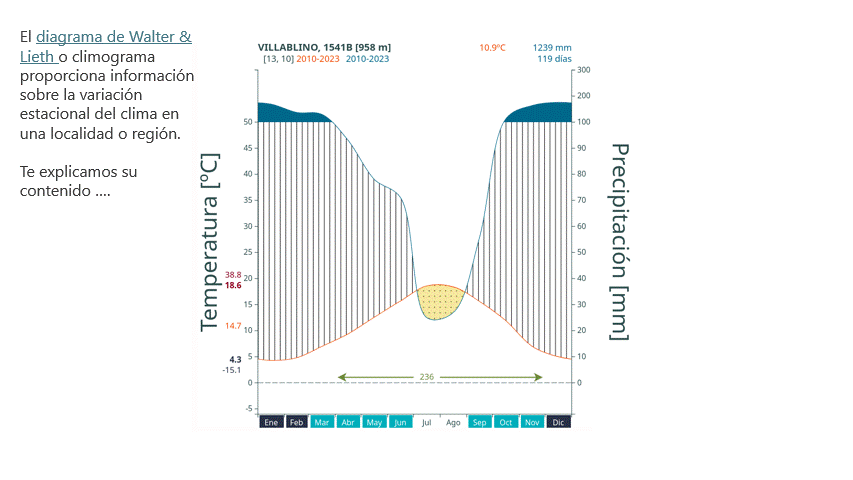

El diagrama que se presenta en esta página es interactivo; puede mover el ratón sobre los distintos elementos para obtener más información sobre ellos. Además, puede encontrar un resumen de los distintos elementos en el gif al final de la página.

La parte superior del gráfico detalla la siguiente información:
  • el nombre de la estación, su código identificativo, y la altitud a la que se encuentra la estación (las coordenadas de la estación se detallan en la descripción emergente),
  • la temperatura media anual,
  • la precipitación anual media,
  • el período de tiempo para el que se ha calculado el gráfico (los años y rango de años con observaciones de precipitación y temperatura, respectivamente),
  • el número de días al año con más de 1mm de precipitación.
El cuerpo del diagrama representa el ciclo estacional de precipitación (pr) y temperatura (tas). mediante dos líneas:
  • la línea de color azul muestra los milímetros de precipitación acumulados cada mes, mientras que,
  • línea de color naranja muestra la variación en la temperatura media mensual en grados Celsius.
El eje de abscisas corresponde al mes del año, que empieza en enero (julio) para estaciones localizadas en el hemisferio norte (sur). En el eje ordenadas, los valores de precipitación aumentan el doble de rápido que los de temperatura (10ºC = 20mm). La escala relativa entre los ejes de ordenadas cambia de nuevo cuando la precipitación mensual es alta, pasando a un ratio 1:20 para valores del promedio mensual de precipitación acumulada superiores a los 100 mm (por ejemplo, el incremento desde 50ºC a 60ºC corresponde a un incremento de 200mm en la precipitación). Esta convención facilita la identificación de:
  • períodos secos: definidos como aquéllos durante los que la precipitación mensual, expresada en milímetros, está por debajo del doble de la temperatura media mensual en grados Celsius (pr < 2 tas, criterio conocido como índice xerotérmico de Gaussen ). Se indican mediante un sombreado de puntos sobre fondo amarillo.
  • períodos húmedos: durante los que los milímetros de precipitación mensual están por encima del doble de la temperatura media mensual en grados Celsius, aunqeu por debajo de 100mm (pr ⩾ 2 tas, pr < 100mm), y
  • períodos con precipitación alta: que corresponden a meses con pr ⩾ 100mm que se destacan mediante una trama sólida de color azul
El gráfico detalla en la parte central la duraición promedio del período vegetativo , definido como el período más largo libre de heladas (TN > 0ºC) en el promedio a largo plazo (climatología) para cada día del año. Alrededor del del gráfico se proporciona información sobre los extremos de temperatura. En la parte izquierda de indican, de arriba a abajo,
  • temperatura máxima absoluta durante el período de estudio,
  • media de las máximas durante el mes más cálido,
  • rango anual de temperatura (la diferencia entre la temperatura media del mes más cálido y del mes más frío),
  • media de las mínimas durante el mes más frío , y
  • temperatura mínima absoluta registrada durante el período de estudio.
Finalmente, en la parte inferior del gráfico, sobre las etiquetas de los meses, se incluye una barra que indica la probabilidad de heladas para cada mes, distinguiendo tres casos:
  • TNn < 0: cuando el promedio durante los años estudiados de la temperatura media de las mínimas diarias es menor que cero se considera que la ocurrencia de heladas es segura. Se indica con un relleno más oscuro de la barra inferior.
  • TNn < 0 y TN ⩾ 0: cuando la media de las temperaturas mínimas absolutas de ese mes a lo largo del período considerado es menor que cero, aunque no el promedio de la media de las mínimas, se considera que la probabilidad de ocurrencia de heladas es moderada. Se indica con un relleno más claro de la barra inferior.
  • TNn ⩾ 0 (y TN ⩾ 0): los meses en que la media de las mínimas absolutas está por encima de cero se considera que la probabilidad de heladas es baja, por lo que la barra no se rellena de ningún color.
La tabla aneja permite explorar directamente los promedio sobre los que se construye el gráfico además de otros índices climáticos como el número de días libres de heladas y el número de días con precipitaciones por encima de 1mm.

Datos originales proporcionados por la Agencia Estatal de Meteorología (Aemet).
